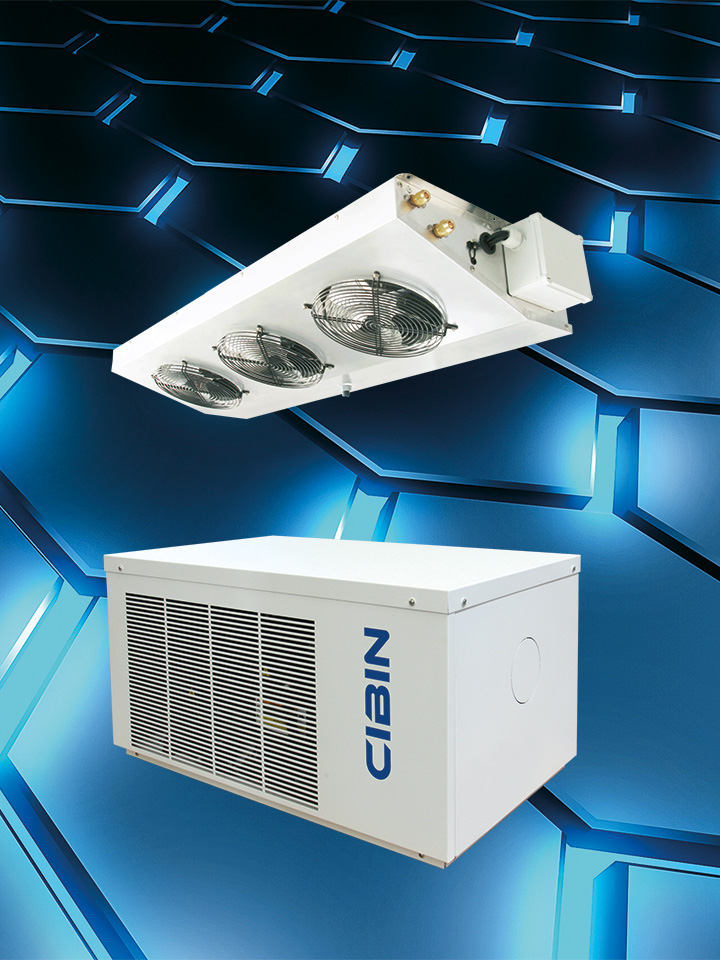

ICEBERG est le parfait appareil frigorifique fabriqué en version “splitté” pour chambres froides de conservation des produits fraises et déjà congelés. ICEBERG est un groupe frigorifique qui est composé  d’une unité de condensation, une unité d’évaporation et d’un tableau de  commande et de contrôle.

Caractéristiques techniques:

Configuration standard

  • Compresseur hermétique*
  • Compresseur semi hermétique alternative*
  • Antivibrante support compresseur
  • Antivibrante aspiration et liquide compresseur
  • Résistance carter
  • Condensation à air
  • Revêtement phonoabsorbant de la carrosserie
  • Carrosserie en tôle d ‘acier zingué avec peinture à poudre
  • Carrosserie partie évaporante en aluminium au magnésium
  • Batterie évaporateur en tuyaux de cuivre et ailettes en aluminium
  • Batterie condenseur en tuyaux de cuivre et ailettes en aluminium
  • Pressostat de basse pression avec réenclenchement autom.
  • Pressostat de haute pression avec réenclenchement autom.
  • Ventilateur axial
  • Clapet de sûreté*
  • Protection ventilateurs condenseur
  • Protection thermique du compresseur
  • Protection thermique du compresseur avec disjoncteur*
  • Pressostat de contrôle condensation
  • Expansion avec vanne thermostatique avec égalisation externe
  • Filtre dèshydrateur
  • Électrovanne gaz liquide
  • Recevoir de liquide
  • Voyant de liquide
  • Robinet d’ aspiration
  • Robinet gaz liquide
  • Dégivrage automatique électrique
  • Arrête en vide du compresseur
  • Prises de pression d’ haute et de basse pression ¼”
  • Résistance décharge condense (seulement pour les modèles à basse température)
  • Disjoncteur magnétothermique
  • Plafonnier allumage chambre froide
  • Sonde température ambiante
  • Sonde fin dégivrage
  • Sonde contrôle condensation
  • Câble pour la connexion micro-porte pour éteigner l’ installation et allumer la lumière à l’ouverture de la porte)
  • Relais à disposition pour la connexion des alarmes remotes

Tableau de commande avec:

  • Transformateur d’ isolation
  • Display digitale avec indication de température à un décimal
  • Bouton on/off
  • Bouton allumage lumière chambre froide
  • Visualisation de l’état de fonctionnement : froid – dégivrage – ventilateur evaporateur – alarme en cours
  • Boutons de programmation
  • Visualisation alarmes
  • Bouton pour exécution dégivrage manuel
  • Alarme de haute température
  • Alarme de basse température
  • Alarme de haute température condenseur sale
  • Alarme de basse température condenseur
  • Alarme porte ouverte
  • Alarme haute pression
  • Alarme basse pression
  • Alarme pour fine dégivrage dans un temps supérieur au temps maximum
  • Alarme signalisation sonde température abîmé
  • Alarme signalisation sonde fin dégivrage abîmé
  • Alarme sonde contrôle condensation abîmé
  • Fonctionnement d’ urgence temporisé en cas des suivants situations:- Rupture sonde température ambiante

    – Rupture sonde température fin dégivrage

    – Rupture sonde contrôle condensation

    – Porte chambre froide restée ouverte (si présente le microporte)

  • Possibilité d’ installation d’ un deuxième commande à distance type slave
  • Prédisposition pour la connexion au superviseur Frigotel



Optional:

  • Microporte
  • Condensation à eau avec recevoir de liquide. Vanne de régulation pressostatique. Prises à ½”
  • Voltage diffèrent
  • Exécution tropicalisé
  • Régulateur de vitesse ventilateur de condenseur
  • Tableau électrique chauffé
  • Monitor de tension pour arrête unité en cas d alimentation pas correcte
  • Optional long distance pour clavier commande à distance plus grande de 15 mètres
  • Sirène acoustique avec clignoteur pour visualiser l’ état d’ alarme
  • Tableau de commande pour la gestion et la rotation de deux unités dans la même chambre froide
  • Ultérieur tableau de commande à utiliser comme slave
  • Mode électronique pour la connexion au système de superviseur Frigotel
  • Évaporateur avec peinture en cataphorèse
  • Condenseur avec peinture en cataphorèse
  • Version insonorisée

* dépendante de modèle

Destinations d’usage
Les installations frigorifiques Cibin sont des appareils agroalimentaires (DIRECTIVE MACHINES 2006/42/EC ), destinées au traitement des produits alimentaires.
L’appareil est destiné à la conservation des denrées et /ou produits “frais” à des températures indiquées in annexées.
Il a été projeté pour pouvoir fonctionner à une température ambiante de 0°C a +43°C (classe T).
Il a été projeté pour maintenir une température déterminée dans une chambre froide préposée à cet usage
L’appareil n’est pas destiné à être installé et utilisé dans des chambres froides placées à l’extérieur.
L’appareil n’est pas destiné à être installé et utilisé dans un milieu à risque d’explosion.
N’importe quel usage différent de ceux qui sont admis est considéré comme “usage impropre” et par conséquent le constructeur décline toute responsabilité.
La machine n’est pas destinée à être utilisée pour la conservation des produits que creent matièeres corrosives.

GAMME DE MODÈLES

Lecture sigle
Conditions de calcul des volumes

icona-scheda-passwordPour visualiser les fiches techniques et les manuels, il est nécessaire de demander le mot de passe

R404A – R507A

R452A

TN – R404A – R507A – R452A – 50 Hz

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc 0°C / Ta + 32°C

 Fiche technique Manuel
999908000 ICEBERG 04123 N 0.33 230/1+N/50 766
999908003 ICEBERG 06125 N 0.5 230/1+N/50 1025
999908004 ICEBERG 07125 N 0.75 230/1+N/50 1337
999908005 ICEBERG 09125 N 1 230/1+N/50 1490
999908006 ICEBERG 11225 N 1 230/1+N/50 2026
999908993 ICEBERG 11225 N 1 400/3+N/50 2026
999908157 ICEBERG 13225 N 1.2 230/1+N/50 2303
999908007 ICEBERG 13225 N 1.2 400/3+N/50 2303
999908170 ICEBERG 15225 N 1.5 230/1+N/50 2846
999908008 ICEBERG 15225 N 1.5 400/3+N/50 2846
999908011 ICEBERG 19325 N 1.8 400/3+N/50 3034
999908012 ICEBERG 24325 N 2.1 400/3+N/50 3503
999908015 ICEBERG 30235 N 2.6 400/3+N/50 4623
999908016 ICEBERG 35235 N 3.3 400/3+N/50 5999
999908035 ICEBERG 30240 SN 3 400/3+N/50 8930
999908021 ICEBERG 40240 SN 4 400/3+N/50 9968
999905023 ICEBERG 50240 SN 5 400/3+N/50 13380

BT – R404A – R507A – R452A – 50 Hz

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc – 20°C / Ta + 32°C

 Fiche technique Manuel
999908998 ICEBERG 10123 B 1 230/1+N/50 667
999908001 ICEBERG 12125 B 1.2 230/1+N/50 880
999908002 ICEBERG 17125 B 1.7 230/1+N/50 1072
999908095 ICEBERG 17125 B 1.7 400/3+N/50 1072
999908009 ICEBERG 19225 B 1.8 400/3+N/50 1584
999908173 ICEBERG 18225 SB 1.5 400/3+N/50 1894
999908060 ICEBERG 24225 B 1.5 230/1+N/50 2090
999908010 ICEBERG 24225 B 1.5 400/3+N/50 2090
999905041 ICEBERG 20225 SB 2 400/3+N/50 2070
999908013 ICEBERG 32325 B 3.4 400/3+N/50 2794
999905040 ICEBERG 20325 SB 2 400/3+N/50 3149
999908014 ICEBERG 35325 B 4.3 400/3+N/50 2968
999905174 ICEBERG 30325 SB 3 400/3+N/50 3815
999908017 ICEBERG 45235 B 5.6 400/3+N/50 4061
999908018 ICEBERG 40235 SB 4 400/3+N/50 5118
999908019 ICEBERG 50235 SB 5 400/3+N/50 6128
999908038 ICEBERG 75240 SB 7.5 400/3+N/50 9254
999905027 ICEBERG 100240 SB 10 400/3+N/50 11278
999908028 ICEBERG 150240 SB 15 400/3+N/50 12267

TN – R404A – R507A – R452A – 60 Hz

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc 0°C / Ta + 32°C

 Fiche technique Manuel
0 ICEBERG 19325 N 1.8 230/3+N/60 3034

BT – R404A – R507A – R452A – 60 Hz

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc – 20°C / Ta + 32°C

 Fiche technique Manuel
0 ICEBERG 35325 B 4.3 230/3+N/60 2968

TN – R404A – R507A – R452A – Condensation d’eau

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc 0°C / Ta + 32°C

 Fiche technique Manuel
999908232 ICEBERG 06125 N W 0.33 230/1+N/50 –
999908236 ICEBERG 07125 N W 0.75 230/1+N/50 –
999908233 ICEBERG 09125 N W 1 230/1+N/50 –
999908231 ICEBERG 11225 N W 1 230/1+N/50 –
999908235 ICEBERG 13225 N W 1.2 230/1+N/50 –
  ICEBERG 15225 N W 1.5 400/3+N/50 –
999908515 ICEBERG 24325 N W 2.1 400/3+N/50 –
  ICEBERG 35235 N W 3.3 400/3+N/50 –
  ICEBERG 40240 S N W 4 400/3+N/50 –
  ICEBERG 50240 S N W 5 400/3+N/50 –

BT – R404A – R507A – R452A – Condensation d’eau

Code Modèle CV Alimentation

V/ph/Hz

 Puissance W*

Tc – 20°C / Ta + 32°C

 Fiche technique Manuel
999908234 ICEBERG 12125 B W 1.2 230/1+N/50 –
999908237 ICEBERG 17125 B W 1.7 230/1+N/50 –
999908610 ICEBERG 19225 B W 1.8 400/3+N/50 –
999908188 ICEBERG 24225 B W 2.4 400/3+N/50 –
  ICEBERG 35325 B W 4.3 400/3+N/50 –
  ICEBERG 45235 B W 5.6 400/3+N/50 –
  ICEBERG 50235 S B W 5 400/3+N/50 –
  ICEBERG 75240 S B W 7.5 400/3+N/50 –
  ICEBERG 100240 S B W 10 400/3+N/50 –
  ICEBERG 150240 S B W 15 400/3+N/50 –

* Max ambient temperature: + 43°C

Ta: Température ambiente
Tc: Température chambre froid

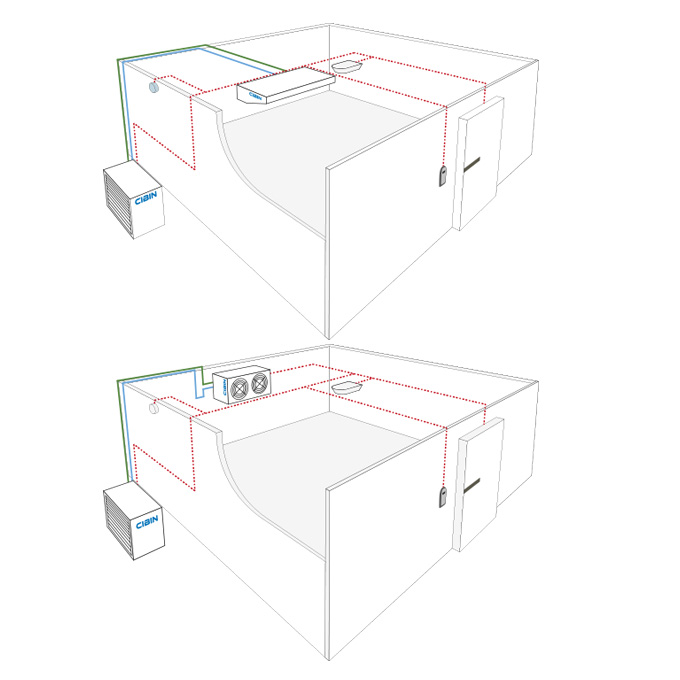

Refrigerant piping

Modèle Tuyauterie liquide Tuyauterie aspiration
04123 N Ø 6 mm – 1/4″ Ø 10 mm – 3/8″
06125 N Ø 6 mm – 1/4″ Ø 10 mm – 3/8″
07125 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
09125 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
11225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
13225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
15225 N Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
12125 B Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
17125 B Ø 10 mm – 3/8″ Ø 12 mm – 1/2″
19325 N Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
24325 N Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
19225 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
24225 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
32325 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
35325 B Ø 10 mm – 3/8″ Ø 16 mm – 5/8″
30235 N Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
35235 N Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
45235 B Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
40235 SB Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
50235 B Ø 12 mm – 1/2″ Ø 18 mm – 3/4″
30240 N Ø 12 mm – 1/2″ Ø 22 mm – 7/8″
75240 N Ø 12 mm – 1/2″ Ø 28 mm – 1 1/8″
40240 N Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
50240 N Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
100240 B Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″
150240 B Ø 16 mm – 5/8″ Ø 28 mm – 1 1/8″

Distance maximale: 15 m. Pour des valeurs supérieures contacter notre bureau technique.

Connection cables

Modèle C1 C2 C3 C4 C5
  mm2 mm2 mm2 mm2 mm2
04123 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
06125 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
07125 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
09125 N 3 x 2.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
11225 N 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
13225 N 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
15225 N 5 x 2.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
19325 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
24325 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
30235 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
35235 N 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
30340 SN 5 x 4 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
40240 SN 5 x 4 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
50240 SN 5 x 6 5×1.5 + 5×4 3 x 1* 2 x 1* 3 x 1*
12125 B 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
17125 B 3 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
19225 B 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
24225 B 5 x 1.5 7 x 1.5 3 x 1* 2 x 1* 3 x 1*
32325 B 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
35325 B 5 x 2.5 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
45235 SB 5 x 4 10 x 1.5 3 x 1* 2 x 1* 3 x 1*
50235 SB 5 x 4 10 x 1.5 3 x 1* 2 x 1* 3 x 1*

C1 Câble alimentation à l’unité condensant

C2 Câble de connections entre évaporateur et unité condensant

C3 Câble de connection sondes entre évaporateur et unité condensant

C4 Câble de connection interrupteur micro-porte à l’unité condensant

C5 Câble de connections avec la clavier du contrôle reculé

*Masqué
