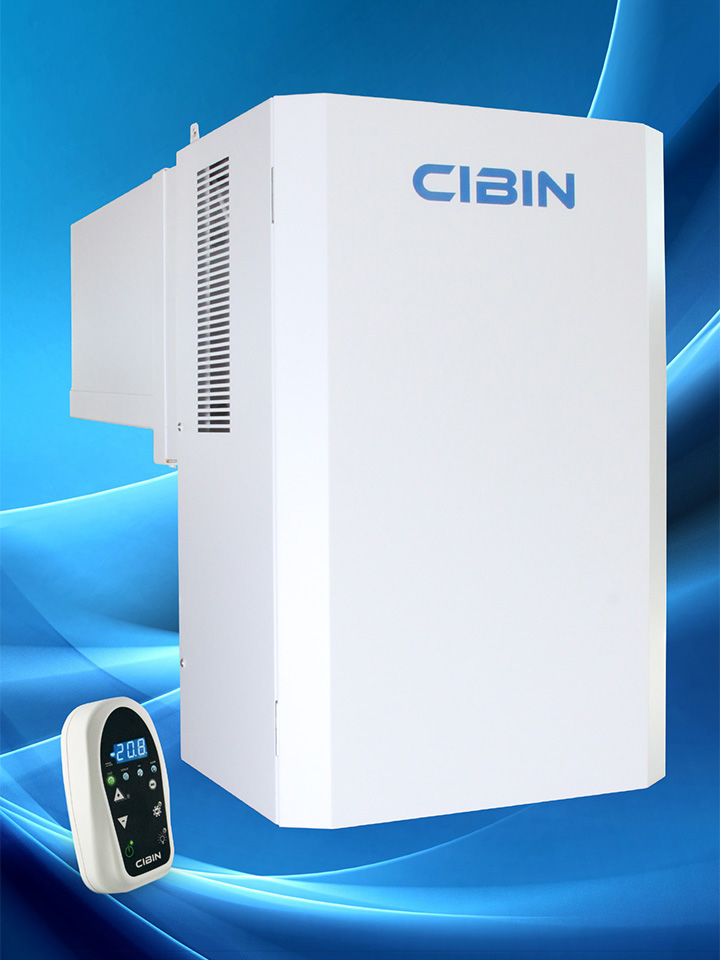

Norca Ist Monobloc-Puffer Für Kalten Raum. Die Ausführung als Monoblock ermöglicht eine einfach zu montierende und zu verwendende betriebsbereite Anlage.



Icon_cataphoresis_painting_cibin

 Technische Merkmale:

Technische Merkmale:
    • Hermetischer Kompressor*
    • Halbhermetischer Kompressor*
    • Antivibrations-Kompressorträger
    • Gehäuseheizung *
    • Luftkondensation
    • Karosserie aus pulverlackiertem Stahlblech
    • Verdampferkarosserie aus Aluminium-Magnesium-Legierung
    • Verdampfer mit elektrophoretischer Tauchlackierung
    • Verdampfer aus Kupferrohr und Aluminiumlamellen
    • Verflüssiger aus Kupferrohr und Aluminiumlamellen
    • Druckwächter Unterdruck mit automatischem Reset
    • Druckwächter Überdruck mit automatischem Reset
    • Zeitgesteuerter Kompressorbetrieb, um zu häufige Anläufe zu vermeiden
    • Axial-Ventilator
    • Überwachungsgerät des Verdichtens
    • Thermischer Kompressorschutz
    • allgemeine magnetothermische Protektion *
    • Thermostatisches Expansionsventil mit äußerem Druckausgleich *
    • Saugdruckbegrenzungsventil (nur für Tieftemperatur-Modelle)
    • Dehydrationsfilter
    • Flüssigkeitsabscheider Saugseite
    • Heißgas-Magnetventil für Abtauung
    • Schauglas
    • Automatische Abtauung durch Heißgas
    • Druckanschlüsse für Hoch- und Niederdruck ¼”
    • Kondensatablaufsifon
    • Kondensatablaufheizung (nur für Tieftemperatur-Modelle)
    • Zellenbeleuchtung
    • Raumtemperaturfühler
    • Temperaturfühler Abtauende
    • Temperaturfühler Kondensationskontrolle
    • Anschlusskabel für Türwiderstandsheizung (nur für Tieftemperatur-Modelle) plus relative Absicherung
    • Anschlusskabel für Türkontaktschalter um bei Türöffnung die Anlage aus-und das Licht einzuschalten
    • Relais für die Weiterleitung von Alarmmeldungen

Schaltfeld ausgerüstet mit:

  • Transformator
  • Digitales Display mit Temperaturanzeige mit s-Genauigkeit
  • Ein/Aus – Schalter
  • Lichtschalter
  • Betriebszustandsanzeige: Kühlen – Abtauen – Verdampferventilatoren – Alarmzustand
  • Programmiertasten
  • Optische Alarmanzeige
  • Taste für Ausführung der manuellen Abtauung
  • Alarm Temperaturüberschreitung
  • Alarm Temperaturunterschreitung
  • Alarm Temperaturüberschreitung verschmutzter Verflüssiger
  • Alarm Temperaturunterschreitung Verflüssiger
  • Alarm Tür offen
  • Überdruckalarm
  • Unterdruckalarm
  • Alarm Abtauende wegen Zeitüberschreitung
  • Alarm Raumtemperaturfühler defekt
  • Alarm Temperaturfühler Abtauende defekt
  • Alarm Temperaturfühler Kondensationskontrolle defekt
  • Zeitgesteuerter Notbetrieb bei Eintreten folgender Ereignisse:
    – Defekt Raumtemperaturfühler
    – Defekt Temperaturfühler Abtauende
    – Defekt Temperaturfühler Kondensationskontrolle
    – Tür offen (bei Vorhandensein Türkontaktschalter)
  • Vorbereitete Verbindung für Frigotel®-Überwachung
Optional:
    • Wasserkondensation mit Flüssigkeitssammler, Druckregelventil, Anschlüsse ½”
    • Verschiedene Spannung
    • Tropenfeste Ausführung
    • Geschwindigkeitsregler für Verflüssigerventilatoren
    • Überwachungsmonitor für das Anhalten der Maschine bei unkorrekter Einspeisung
    • Long distance-Option für die Fernbedienung bei Entfernungen größer als 15 m
    • Akustische Sirene mit Blinkfunktion für die Anzeige des Alarmzustands
    • Schaltfeld für den Betrieb von zwei Maschinen in einer Zelle
    • Weitere Fernbedienungen als Slave nutzbar
    • Elektronisches Modul für die Verbindung zum Überwachungssystem Frigotel®
    • Verflüssiger mit elektrophoretischer Tauchlackierung

* abhängig vom Modell

Einsatzbereich
Einsatzbereich, vorgesehene und nicht vorgesehene anwendungen
Unsere Kühlgeräte sind Maschinen für den Lebensmittelbereich (MASCHINENDIREKTIVE 2006/42/EC) und zur Behandlung von Nahrungsgütern geeignet.
Die Maschine dient der Lagerung von Lebensmitteln und/oder „frischen“ Erzeugnissen bei Temperaturen wie im Anhang angegeben.
Das Gerät wurde konzipiert, um bei Raumtemperaturen von +16°C bis +43°C zu arbeiten (Klasse T).
Das Gerät wurde konzipiert, um zu diesem Zweck eine vorgegebene Temperatur in der Kühlzelle aufrecht zu erhalten
Die Maschine ist nicht geeignet für die Installation und Anwendung in extern errichteten Kühlzellen.
Die Maschine ist nicht geeignet für die Installation in explosionsgefährdeten Atmosphären.
Jeder unerlaubte Gebrauch wird als „unsachgemäßer Gebrauch“ angesehen und liegt somit außerhalb jeglicher Verantwortung
des Herstellers.
Das Gerät ist nicht für die Konservierung von Produkten geeignet, die korrosive Substanzen entwickeln.

Modellreihe:

icona-scheda-passwordUm die Bedienungsanleitung und die technische Datenblätter zu haben, ist es nötig, das Password nachzufragen

R452A

R452A – 50Hz – TN

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc 0°C / Ta + 32°C

Datenblatt Bedienungsanleitung
999909701 NORCA 06125 N 0.5 230/1+N/50 983
999909702 NORCA 07125 N 0.75 230/1+N/50 1149
999909703 NORCA 09125 N 1 230/1+N/50 1260
999909704 NORCA 11225 N 1 230/1+N/50 1989
999909705 NORCA 11225 N 1 400/3+N/50 1989
999909706 NORCA 13225 N 1.2 230/1+N/50 2146
999909707 NORCA 13225 N 1.2 400/3+N/50 2146
999909708 NORCA 15225 N 1.5 230/1+N/50 2522
999909709 NORCA 15225 N 1.5 400/3+N/50 2522
999909710 NORCA 19325 N 1.9 230/1+N/50 2934
999909711 NORCA 19325 N 1.9 400/3+N/50 2934
999909712 NORCA 24325 N 2.4 230/1+N/50 3307
999909713 NORCA 24325 N 2.4 400/3+N/50 3307
999909714 NORCA 30235 N 3.0 400/3+N/50 4968
999909715 NORCA 35235 N 3.4 400/3+N/50 6301

R452A – 50Hz – BT

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc – 20°C / Ta + 43°C

Datenblatt Bedienungsanleitung
999909716 NORCA 12125 B 1.2 230/1+N/50 790
999909717 NORCA 17125 B 1.7 230/1+N/50 883
999909718 NORCA 19225 B 1.9 230/1+N/50 1533
999909719 NORCA 19225 B 1.9 400/3+N/50 1533
999909720 NORCA 24225 B 2.4 230/1+N/50 1892
999909721 NORCA 24225 B 2.4 400/3+N/50 1892
999909722 NORCA 32325 B 3.4 400/3+N/50 2681
999909723 NORCA 35325 B 3.7 400/3+N/50 2700
999909724 NORCA 40235 B 4.0 400/3+N/50 5167
999909725 NORCA 45235 B 4.2 400/3+N/50 4280
999909726 NORCA 50235 B 5.0 400/3+N/50 5834

R452A – 60Hz – TN

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc 0°C / Ta + 32°C

Daten blatt Bedienungsanleitung
  NORCA 06125 N 0.5 230/1+N/60
  NORCA 07125 N 0.75 230/1+N/60
  NORCA 13225 N 1.2 400/3+N/60
  NORCA 15225 N 1.5 400/3+N/60
  NORCA 19325 N 1.9 400/3+N/60
  NORCA 24325 N 2.4 400/3+N/60

R452A – 60Hz – BT

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc – 20°C / Ta + 32°C

Datenblatt Bedienungsanleitung
  NORCA 17125 B 1.7 230/1+N/60
  NORCA 19225 B 1.9 400/3+N/60
  NORCA 32325 B 3.4 400/3+N/60
  NORCA 45235 B 4.2 400/3+N/60

R404A

R404A – 50Hz – TN

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc 0°C / Ta + 32°C

Datenblatt Bedienungsanleitung
999908701 NORCA 06125 N 0.5 230/1+N/50 983
999908702 NORCA 07125 N 0.75 230/1+N/50 1149
999908703 NORCA 09125 N 1 230/1+N/50 1260
999908704 NORCA 11225 N 1 230/1+N/50 1989
999908705 NORCA 11225 N 1 400/3+N/50 1989
999908707 NORCA 13225 N 1.2 230/1+N/50 2146
999908709 NORCA 13225 N 1.2 400/3+N/50 2146
999908711 NORCA 15225 N 1.5 230/1+N/50 2522
999908708 NORCA 15225 N 1.5 400/3+N/50 2522
999908713 NORCA 19325 N 1.9 230/1+N/50 2934
999908710 NORCA 19325 N 1.9 400/3+N/50 2934
999908714 NORCA 24325 N 2.4 230/1+N/50 3307
999908712 NORCA 24325 N 2.4 400/3+N/50 3307
999908728 NORCA 30235 N 3.0 400/3+N/50 4968
999908729 NORCA 35235 N 3.4 400/3+N/50 6301

R404A – 50Hz – BT

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc – 20°C / Ta + 32°C

Datenblatt Bedienungsanleitung
999908716 NORCA 12125 B 1.2 230/1+N/50 790
999908719 NORCA 17125 B 1.7 230/1+N/50 883
999908717 NORCA 19225 B 1.9 230/1+N/50 1533
999908720 NORCA 19225 B 1.9 400/3+N/50 1533
999908721 NORCA 24225 B 2.4 230/1+N/50 1892
999908718 NORCA 24225 B 2.4 400/3+N/50 1892
999908724 NORCA 32325 B 3.4 400/3+N/50 2681
999908722 NORCA 35325 B 3.7 400/3+N/50 2700
999908725 NORCA 40235 B 4.0 400/3+N/50 5167
999908726 NORCA 45235 B 4.2 400/3+N/50 4280
999908727 NORCA 50235 B 5.0 400/3+N/50 5834

R404A – 60Hz – TN

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc 0°C / Ta + 32°C

Daten blatt Bedienungsanleitung
999908731 NORCA 06125 N 0.5 230/1+N/60
999908706 NORCA 07125 N 0.75 230/1+N/60
  NORCA 13225 N 1.2 400/3+N/60
  NORCA 15225 N 1.5 400/3+N/60
  NORCA 19325 N 1.9 400/3+N/60
  NORCA 24325 N 2.4 400/3+N/60

R404A – 60Hz – BT

Kodex Modell CV Netzanschluß


V/ph/Hz

Leistung W*


Tc – 20°C / Ta + 32°C

Datenblatt Bedienungsanleitung
  NORCA 17125 B 1.7 230/1+N/60
  NORCA 19225 B 1.9 400/3+N/60
  NORCA 32325 B 3.4 400/3+N/60
  NORCA 45235 B 4.2 400/3+N/60

* Max ambient temperature: + 43°C

Ta: Umgebungstemperatur
Tc: Kühlraumtemperatur
