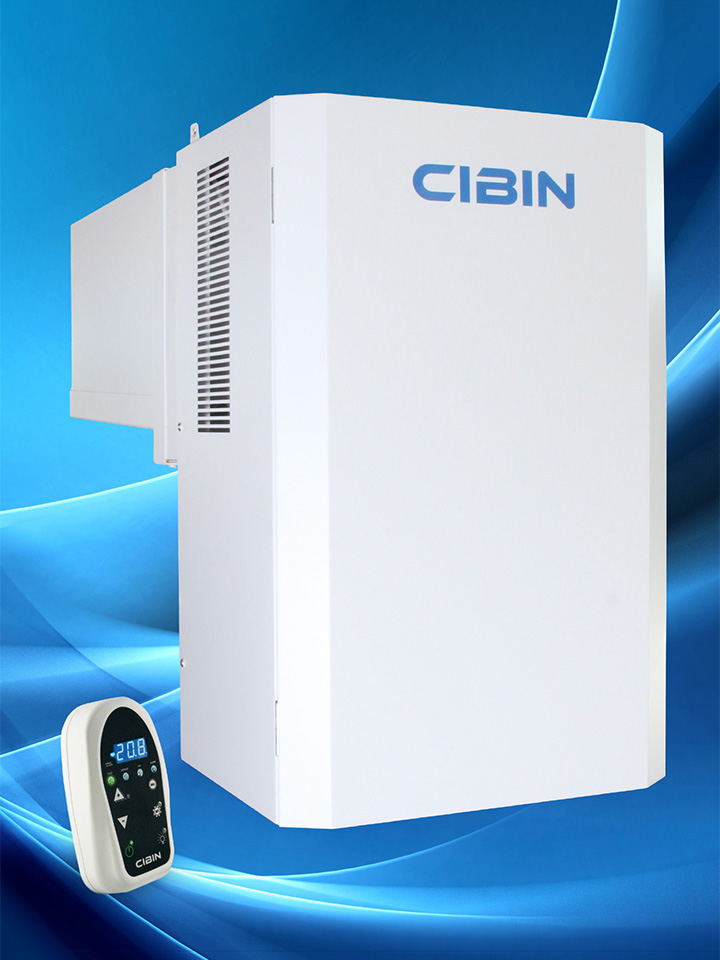

NORCA è un impianto frigorifero per il montaggio a tampone.
L’esecuzione a monoblocco permette di eseguire un impianto pronto all’uso, di facile installazione e utilizzo.

Icon_cataphoresis_painting_cibin

Evaporatore verniciato in cataforesi

Caratteristiche tecniche

Allestimento standard
  • Compressore ermetico*
  • Compressore semiermetico alternativo*
  • Antivibranti supporto compressore
  • Resistenza carter *
  • Condensazione ad aria
  • Carrozzeria in lamiera zincata con verniciatura a polveri
  • Carrozzeria parte evaporante in alluminio al magnesio
  • Evaporatore con verniciatura in cataforesi
  • Batterie evaporatore in tubi di rame e alette in alluminio
  • Batterie condensatore in tubi di rame e alette in alluminio
  • Pressostato di bassa pressione a riarmo automatico
  • Pressostato di alta pressione a riarmo automatico
  • Gestione compressori temporizzata per evitare partenze ravvicinate
  • Ventilatore assiale
  • Dispositivo controllo condensazione*
  • Protezione termica compressore
  • Espansione con valvola termost. con equalizzazione esterna *
  • Valvola limitatrice pressione di aspirazione (solo per modelli
    a bassa temperatura)
  • Filtro deidratatore
  • Separatore di liquido in aspirazione
  • Elettrovalvola gas caldo sbrinamento
  • Sbrinamento automatico a gas caldo
  • Prese di pressione di alta e bassa pressione ¼”
  • Sifone scarico condensa
  • Resistenza scarico condensa (solo per modelli a BT)
  • Plafoniera illuminazione cella più cavo alimentazione luci con relativa protezione mediante fusibile
  • Sonda temperatura ambiente
  • Sonda fine sbrinamento
  • Sonda controllo condensazione
  • Cavo alimentazione per resistenza porta per modelli a bassa temperatura più relativa protezione con fusibile
  • Cavo per collegamento micro porta per spegnere l’impianto
    ed accendere la luce all’apertura della porta
  • Relè a disposizione per il collegamento di allarmi remoti.
  • Quadro comandi remoto dotato di:
  • Display digitale con indicazione temperatura ad un decimale
  • Tasto on/off
  • Tasto accensione luce cella
  • Visualizzazione dello stato di funzionamento: freddo – sbrinamento – ventilatori evaporatore – allarme in corso
  • Tasti di programmazione
  • Visualizzazione allarmi
  • Tasto per esecuzione sbrinamento manuale
  • Allarme di alta temperatura
  • Allarme di bassa temperatura
  • Allarme di alta temperatura condensatore sporco
  • Allarme di bassa temperatura condensatore
  • Allarme porta aperta
  • Allarme alta pressione
  • Allarme bassa pressione
  • Allarme per fine sbrinamento in un tempo superiore al tempo massimo
  • Allarme segnalazione sonda temperatura guasta
  • Allarme segnalazione sonda di fine sbrinamento guasta
  • Allarme sonda controllo condensazione guasta
  • Funz. di emergenza temporizzato in caso dei seguenti eventi:
    – rottura sonda temperatura ambiente
    – rottura sonda temperatura fine sbrinamento
    – rottura sonda controllo condensazione
    – porta della cella lasciata aperta (se presente microporta)
  • Predisposizione per il collegamento al supervisore Frigotel®
Optional:
  • Micro porta
  • Condensazione ad acqua con ricevitore di liquido, valvola regolatrice pressostatica, attacchi da ½”
  • Tensione diversa
  • Versione tropicalizzata
  • Regolatore di velocità ventole condensatore
  • Monitor di tensione per fermata macchina in caso di alimentazione non corretta
  • Opzione long distance per tastiera comando a distanza maggiore di 15 metri
  • Sirena acustica dotata di lampeggiante per visualizzare lo stato di allarme
  • Quadro elettrico per la gestione e la rotazione di due macchine sulla stessa cella
  • Ulteriore comando remoto da utilizzarsi come slave
  • Modulo elettronico per il collegamento al sistema di supervisione Frigotel®
  • Condensatore con verniciatura in cataforesi

Destinazioni d’uso
Destinazioni d’uso, uso previsto e non previsto
Le apparecchiature frigorifere Cibin sono macchine agroalimentari (DIRETTIVA MACCHINE 2006/42/EC ), destinate al trattamento dei prodotti alimentari.
La macchina è destinata alla conservazione di derrate e/o prodotti “freschi“ alle temperature indicate negli allegati.
È stata progettata per poter lavorare con temperatura ambiente da +16°C a +43°C (classe T).
È stata progettata per mantenere una determinata temperatura in una cella frigorifera predisposta a tale uso.
La macchina non è destinata ad essere installata e utilizzata in celle poste all’esterno.
La macchina non è destinata ad essere installata e utilizzata in una atmosfera a rischio di esplosione.
Ogni uso al di fuori di quelli consentiti viene considerato “uso improprio“ e pertanto il costruttore ne declina ogni responsabilità.
L’unità non è destinata ad essere usata per la conservazione di prodotti che sviluppano sostanze corrosive.

Gamma modelli

Come leggere la sigla
Condizioni di calcolo dei volumi

icona-scheda-passwordPer visualizzare le schede tecniche ed i manuali è necessario richiedere la password

R452A

R452A – 50Hz – TN

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc 0°C / Ta + 32°C

 Scheda tecnica Manuale
999909701 NORCA 06125 N 0.5 230/1+N/50 983
999909702 NORCA 07125 N 0.75 230/1+N/50 1149
999909703 NORCA 09125 N 1 230/1+N/50 1260
999909704 NORCA 11225 N 1 230/1+N/50 1989
999909705 NORCA 11225 N 1 400/3+N/50 1989
999909706 NORCA 13225 N 1.2 230/1+N/50 2146
999909707 NORCA 13225 N 1.2 400/3+N/50 2146
999909708 NORCA 15225 N 1.5 230/1+N/50 2522
999909709 NORCA 15225 N 1.5 400/3+N/50 2522
999909710 NORCA 19325 N 1.9 230/1+N/50 2934
999909711 NORCA 19325 N 1.9 400/3+N/50 2934
999909712 NORCA 24325 N 2.4 230/1+N/50 3307
999909713 NORCA 24325 N 2.4 400/3+N/50 3307
999909714 NORCA 30235 N 3.0 400/3+N/50 4968
999909715 NORCA 35235 N 3.4 400/3+N/50 6301

R452 – 50Hz – BT

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc – 20°C / Ta + 32°C

 Scheda tecnica Manuale
999909716 NORCA 12125 B 1.2 230/1+N/50 790
999909717 NORCA 17125 B 1.7 230/1+N/50 883
999909718 NORCA 19225 B 1.9 230/1+N/50 1533
999909719 NORCA 19225 B 1.9 400/3+N/50 1533
999909720 NORCA 24225 B 2.4 230/1+N/50 1892
999909721 NORCA 24225 B 2.4 400/3+N/50 1892
999909723 NORCA 35325 B 3.7 400/3+N/50 2700
999909724 NORCA 40235 B 4.0 400/3+N/50 5167
999909725 NORCA 45235 B 4.2 400/3+N/50 4280
999909726 NORCA 50235 B 5.0 400/3+N/50 5834

R452A – 60HZ – TN

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc 0°C / Ta + 32°C

 Scheda tecnica Manuale
  NORCA 06125 N 0.5 230/1+N/60 –
  NORCA 07125 N 0.75 230/1+N/60 –
  NORCA 13225 N 1.2 400/3+N/60 –
  NORCA 15225 N 1.5 400/3+N/60 –
  NORCA 19325 N 1.9 400/3+N/60 –
  NORCA 24325 N 2.4 400/3+N/60 –

R452A – 60Hz – BT

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc – 20°C / Ta + 32°C

 Scheda tecnica Manuale
  NORCA 17125 B 1.7 230/1+N/60 –
  NORCA 19225 B 1.9 400/3+N/60 –
  NORCA 32325 B 3.4 400/3+N/60 –
  NORCA 45235 B 4.2 400/3+N/60 –

R404A

R404A – 50Hz – TN

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc 0°C / Ta + 32°C

 Scheda tecnica Manuale
999908701 NORCA 06125 N 0.5 230/1+N/50 983
999908702 NORCA 07125 N 0.75 230/1+N/50 1149
999908703 NORCA 09125 N 1 230/1+N/50 1260
999908704 NORCA 11225 N 1 230/1+N/50 1989
999908705 NORCA 11225 N 1 400/3+N/50 1989
999908707 NORCA 13225 N 1.2 230/1+N/50 2146
999908709 NORCA 13225 N 1.2 400/3+N/50 2146
999908711 NORCA 15225 N 1.5 230/1+N/50 2522
999908708 NORCA 15225 N 1.5 400/3+N/50 2522
999908713 NORCA 19325 N 1.9 230/1+N/50 2934
999908710 NORCA 19325 N 1.9 400/3+N/50 2934
999908714 NORCA 24325 N 2.4 230/1+N/50 3307
999908712 NORCA 24325 N 2.4 400/3+N/50 3307
999908728 NORCA 30235 N 3.0 400/3+N/50 4968
999908729 NORCA 35235 N 3.4 400/3+N/50 6301

R404A – 50Hz – BT

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc – 20°C / Ta + 32°C

 Scheda tecnica Manuale
999908716 NORCA 12125 B 1.2 230/1+N/50 790
999908719 NORCA 17125 B 1.7 230/1+N/50 883
999908717 NORCA 19225 B 1.9 230/1+N/50 1533
999908720 NORCA 19225 B 1.9 400/3+N/50 1533
999908721 NORCA 24225 B 2.4 230/1+N/50 1892
999908718 NORCA 24225 B 2.4 400/3+N/50 1892
999908724 NORCA 32325 B 3.4 400/3+N/50 2681
999908722 NORCA 35325 B 3.7 400/3+N/50 2700
999908725 NORCA 40235 B 4.0 400/3+N/50 5167
999908726 NORCA 45235 B 4.2 400/3+N/50 4280
999908727 NORCA 50235 B 5.0 400/3+N/50 5834

R404 – 60Hz – TN

Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc 0°C / Ta + 32°C

 Scheda tecnica Manuale
999908731 NORCA 06125 N 0.5 230/1+N/60 –
999908706 NORCA 07125 N 0.75 230/1+N/60 –
  NORCA 13225 N 1.2 400/3+N/60 –
  NORCA 15225 N 1.5 400/3+N/60 –
  NORCA 19325 N 1.9 400/3+N/60 –
  NORCA 24325 N 2.4 400/3+N/60 –

R404A – 60Hz – BT



Codice Modello CV Alimentazione

V/ph/Hz

 Resa W*

Tc – 20°C / Ta + 32°C

 Scheda tecnica Manuale
  NORCA 17125 B 1.7 230/1+N/60 –
  NORCA 19225 B 1.9 400/3+N/60 –
  NORCA 32325 B 3.4 400/3+N/60 –
  NORCA 45235 B 4.2 400/3+N/60 –

* Max temperatura ambiente: + 43°C

Tc: Temperatura ambiente
Ta: Temperatura cella
