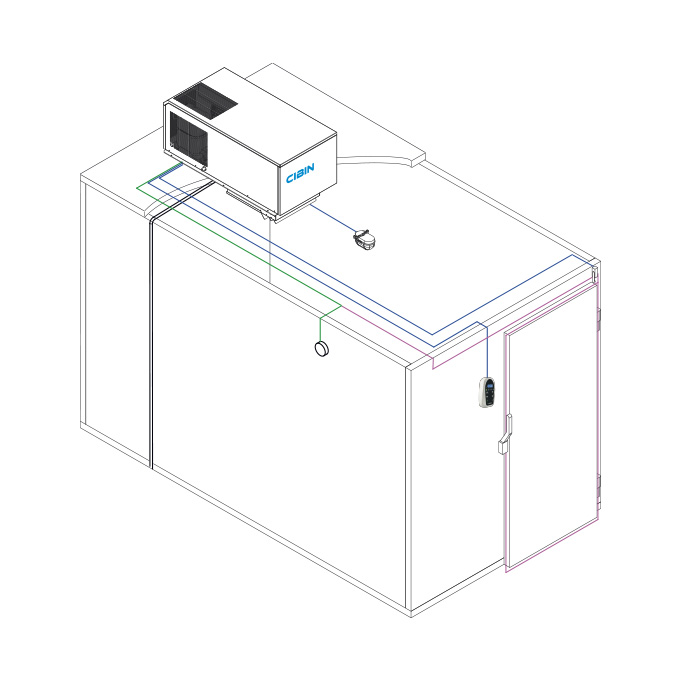

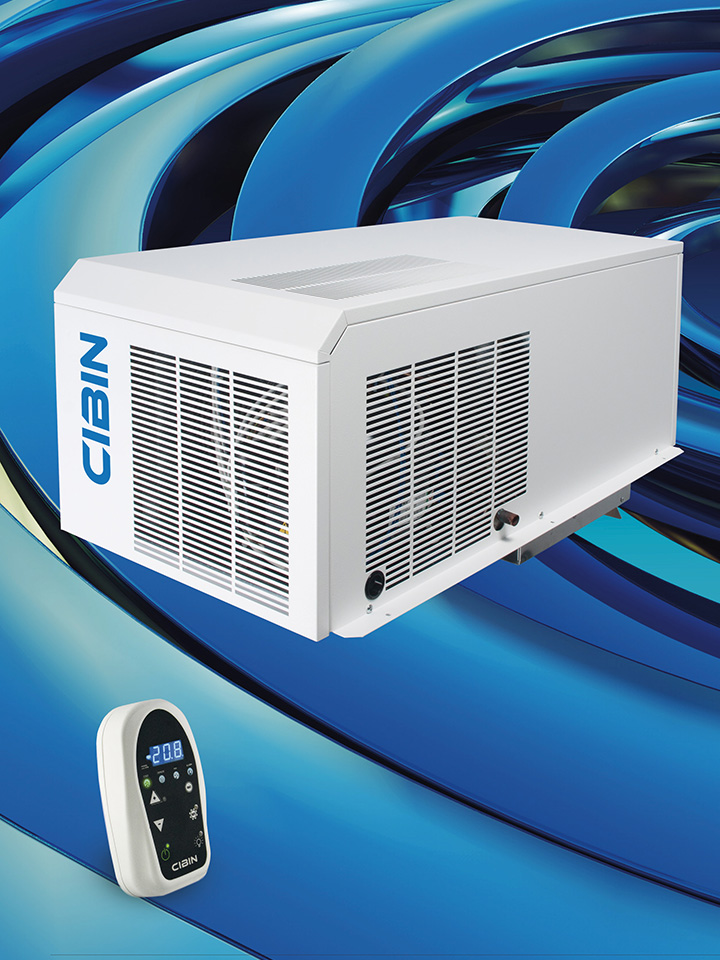

L’exécution monobloc permet de réaliser une installation prête à être utilisée, facile à installer et à utiliser.

Caractéristiques techniques:

Configuration standard
    • Compresseur hermétique
    • Antivibrante support compresseur
    • Condensation à air
    • Carrosserie en tôle d ‘acier zingué avec peinture à poudre
    • Carrosserie partie évaporante en aluminium au magnésium
    • Batterie évaporateur en tuyaux de cuivre et ailettes en aluminium
    • Batterie condenseur en tuyaux de cuivre et ailettes en aluminium
    • Gestion du compresseur temporisé pour éviter départs trop rapprochées
    • Pressostat de basse pression avec réenclenchement autom.
    • Pressostat de haute pression avec réenclenchement autom.
    • Ventilateur axial
    • Protection ventilateurs condenseur
    • Protection thermique du compresseur
    • Expansion avec vanne thermostatique avec égalisation externe *
    • Vanne limitatrice de pression d aspiration (seulement pour modèles à basse température)
    • Filtre dèshydrateur
    • Séparateur de liquide en aspiration
    • Électrovanne gaz chaude dégivrage
    • Dégivrage automatique gaz chaude
    • Prises de pression d’ haute et de basse pression ¼”
    • Siphon décharge condense
    • Résistance décharge condense (seulement pour les modèles à basse température)
    • Plafonnier allumage chambre froide plus câble d’alimentation avec protection par fusible
    • Sonde température ambiante
    • Sonde fin dégivrage
    • Sonde contrôle condensation
    • Câble alimentation pour résistance porte (pour models à basse température) plus protection relative par fusible
    • Câble pour la connexion micro-porte pour éteigner l’installation et allumer la lumière à l’ouverture de la porte
    • Relais à disposition pour la connexion des alarmes remotes

Tableau de commande avec:

  • Transformateur d’isolation
  • Display digitale avec indication de température à un décimal
  • Bouton on/off
  • Bouton allumage lumière chambre froide
  • Visualisation de l état de fonctionnement : froid – dégivrage – ventil. evaporateur – alarme en cours
  • Boutons de programmation
  • Visualisation alarmes
  • Bouton pour exécution dégivrage manuel
  • Alarme de haute température
  • Alarme de basse température
  • Alarme de haute température condenseur sale
  • Alarme de basse température condenseur
  • Alarme porte ouverte
  • Alarme haute pression
  • Alarme basse pression
  • Alarme pour fine dégivrage dans un temps supérieur au temps maximum
  • Alarme signalisation sonde température abîmé
  • Alarme signalisation sonde fin dégivrage abîmé
  • Alarme sonde contrôle condensation abîmé
  • Fonctionnement d’ urgence temporisé en cas des suivants situations:
    – Rupture sonde température ambiante
    – Rupture sonde température fin dégivrage
    – Rupture sonde contrôle condensation
    – Porte chambre froide restée ouverte (si présente le microporte)
  • Possibilité d’installation d’un deuxième commande à distance type slave
  • Prédisposition pour la connexion au superviseur Frigotel®
Optional:
    • Microporte
    • Condensation à eau avec recevoir de liquide, vanne de régulation pressostatique, prises à ½”
    • Voltage diffèrent
    • Exécution tropicalisé
    • Régulateur de vitesse ventilateur de condenseur
    • Monitor de tension pour arrête unité en cas d’alimentation pas correcte
    • Optional long distance pour clavier commande à distance plus grande de 15 mètres
    • Sirène acoustique avec clignoteur pour visualiser l’état d’alarme
    • Tableau de commande pour la gestion et la rotation de deux unités dans la même chambre froide
    • Ultérieur tableau de commande à utiliser comme slave
    • Mode électronique pour la connexion au système de superviseur Frigotel®
    • Évaporateur avec peinture en cataphorèse
    • Condenseur avec peinture en cataphorèse
    • Kit de résistance de vidange de l’eau pour les modèles temperature normale

* dépendante de modèle

Destinations d’usage
Destinations d’usage, usage admis et non admis
Les installations frigorifiques Cibin sont des appareils agroalimentaires (DIRECTIVE MACHINES 2006/42/EC ), destinées au traitement
des produits alimentaires.
L’appareil est destiné à la conservation des denrées et /ou produits “frais” à des températures indiquées in annexées.
Il a été projeté pour pouvoir fonctionner à une température ambiante de +16°C à +43°C (classe T).
Il a été projeté pour maintenir une température déterminée dans une chambre froide préposée à cet usage
L’appareil n’est pas destiné à être installé et utilisé dans des chambres froides placées à l’extérieur.
L’appareil n’est pas destiné à être installé et utilisé dans un milieu à risque d’explosion.
N’importe quel usage différent de ceux qui sont admis est considéré comme “usage impropre” et par conséquent le constructeur
décline toute responsabilité.
La machine n’est pas destinée à être utilisée pour la conservation des produits que creent matièeres corrosives.

Gamme de modèles:

icona-scheda-passwordPour visualiser les fiches techniques et les manuels, il est nécessaire de demander le mot de passe

R452A

TN – R452A – 50 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc 0°C / Ta + 32°C

Fiche technique Manuel
  KUMA 04123 N 0.4 230/1+N/50 778
999908751 KUMA 06123 N 0.5 230/1+N/50 899
999908752 KUMA 07125 N 0.75 230/1+N/50 1149
999908753 KUMA 09125 N 1.0 230/1+N/50 1260
999908766 KUMA 11225 N 1.0 230/1+N/50 1989
999908771 KUMA 13225 N 1.2 230/1+N/50 2146
999908767 KUMA 13225 N 1.2 400/3+N/50 2146
999908755 KUMA 15225 N 1.5 230/1+N/50 2476
999908754 KUMA 15225 N 1.5 400/3+N/50 2476
  KUMA 19325 N 1.9 230/1+N/50 2934
999908756 KUMA 19325 N 1.9 400/3+N/50 2934
  KUMA 24325 N 2.4 230/1+N/50 3223
999908770 KUMA 24325 N 2.4 400/3+N/50 3223

BT – R452A – 50 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche technique Manuel
999908772 KUMA 12125 B 1.2 230/1+N/50 796
999908761 KUMA 17125 B 1.7 230/1+N/50 883
999908768 KUMA 19225 B 1.9 230/1+N/50 1533
999908769 KUMA 19225 B 1.9 400/3+N/50 1533
999908763 KUMA 24225 B 2.4 230/1+N/50 1840
999908762 KUMA 24225 B 2.4 400/3+N/50 1840
999908764 KUMA 32325 B 3.3 400/3+N/50 2681
999908765 KUMA 35325 B 3.6 400/3+N/50 2678

TN – R452A – 60 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc 0°C / Ta + 32°C

Fiche technique Manuel
  KUMA 06123 N 0.5 230/1+N/60
  KUMA 07125 N 0.75 230/1+N/60
  KUMA 09125 N 1.0 230/1+N/60
  KUMA 13225 N 1.2 400/3+N/60
  KUMA 15225 N 1.5 400/3+N/60

BT – R452A – 60 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche technique Manuel
  KUMA 12125 B 1.2 230/1+N/60
  KUMA 17125 B 1.7 230/1+N/60
  KUMA 19225 B 1.9 400/3+N/60

TN – R452A – Condensation d’eau

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc 0°C / Ta + 32°C

Fiche techinique Manuel
999908775 KUMA 06123 N W 0.5 230/1+N/50
  KUMA 07125 N W 0.75 230/1+N/50
999908773 KUMA 09125 N W 1.0 230/1+N/50
  KUMA 11225 N W 1.0 230/1+N/50
  KUMA 13225 N W 1.2 230/1+N/50
  KUMA 15225 N W 1.5 230/1+N/50
  KUMA 19325 N W 1.9 230/1+N/50
  KUMA 19325 N W 1.9 400/3+N/50
  KUMA 24325 N W 2.4 230/1+N/50
  KUMA 24325 N W 2.4 400/3+N/50

BT – R452A – Condensation d’eau

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche technique Manuel
  KUMA 12125 B W 1.2 230/1+N/50
  KUMA 17125 B W 1.7 230/1+N/50
  KUMA 19225 B W 1.9 230/1+N/50
  KUMA 24225 B W 2.4 230/1+N/50
  KUMA 24225 B W 2.4 400/3+N/50
  KUMA 32325 B W 3.3 400/3+N/50
  KUMA 35325 B W 3.6 400/3+N/50

TN – R452A – Condensation d’eau – 60 Hz

Code Model CV Power supply


V/ph/Hz

Capacity W*


Tc 0°C / Ta + 32°C

Technical data Manual
  KUMA 07125 N W 0.75 230/1+N/60

R404A

TN – R404A – 50 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc 0°C / Ta + 32°C

Fiche techinique Manuel
999908650 KUMA 04123 N 0.4 230/1+N/50 778
999908651 KUMA 06123 N 0.5 230/1+N/50 899
999908652 KUMA 07125 N 0.75 230/1+N/50 1149
999908653 KUMA 09125 N 1.0 230/1+N/50 1260
999908666 KUMA 11225 N 1.0 230/1+N/50 1989
999908670 KUMA 13225 N 1.2 230/1+N/50 2146
999908667 KUMA 13225 N 1.2 400/3+N/50 2146
999908655 KUMA 15225 N 1.5 230/1+N/50 2476
999908654 KUMA 15225 N 1.5 400/3+N/50 2476
999908657 KUMA 19325 N 1.9 230/1+N/50 2934
999908656 KUMA 19325 N 1.9 400/3+N/50 2934
KUMA 24325 N 2.4 230/1+N/50 3223
999908658 KUMA 24325 N 2.4 400/3+N/50 3223

BT – R404A – 50 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche techinique Manuel
999908660 KUMA 12125 B 1.2 230/1+N/50 796
999908661 KUMA 17125 B 1.7 230/1+N/50 883
999908668 KUMA 19225 B 1.9 230/1+N/50 1533
999908669 KUMA 19225 B 1.9 400/3+N/50 1533
999908663 KUMA 24225 B 2.4 230/1+N/50 1840
999908662 KUMA 24225 B 2.4 400/3+N/50 1840
999908664 KUMA 32325 B 3.3 400/3+N/50 2681
999908665 KUMA 35325 B 3.6 400/3+N/50 2678

TN – R404A – 60 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc 0°C / Ta + 32°C

Fiche technique Manuel
999908692 KUMA 06123 N 0.5 230/1+N/60
999908679 KUMA 07125 N 0.75 230/1+N/60
999908696 KUMA 09125 N 1 230/1+N/60
999908697 KUMA 13225 N 1.2 400/3+N/60
999904692 KUMA 15225 N 1.5 400/3+N/60

BT – R404A – 60 Hz

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche technique Manuel
999908960 KUMA 12125 B 1.2 230/1+N/60
999908961 KUMA 17125 B 1.7 230/1+N/60
999908969 KUMA 19225 B 1.9 400/3+N/60

TN – R404A – Condensation d’eau

Code Model CV Power supply


V/ph/Hz

Capacity W*


Tc 0°C / Ta + 32°C

Technical data Manual
999908693 KUMA 06123 N W 0.5 230/1+N/50
999908682 KUMA 07125 N W 0.75 230/1+N/50
999908677 KUMA 09125 N W 1.0 230/1+N/50
999904683 KUMA 11225 N W 1.0 230/1+N/50
999908691 KUMA 13225 N W 1.2 230/1+N/50
999908690 KUMA 13225 N W 1.2 400/3+N/50
999908685 KUMA 15225 N W 1.5 230/1+N/50
999908759 KUMA 19325 N W 1.9 230/1+N/50
999908760 KUMA 19325 N W 1.9 400/3+N/50
999908758 KUMA 24325 N W 2.4 230/1+N/50
  KUMA 24325 N W 2.4 400/3+N/50

BT – R404A – Condensation d’eau

Code Modèle CV Alimentation


V/ph/Hz

Puissance W*


Tc -20°C / Ta + 32°C

Fiche technique Manuel
999908675 KUMA 12125 B W 1.2 230/1+N/50
999908676 KUMA 17125 B W 1.7 230/1+N/50
999908687 KUMA 19225 B W 1.9 230/1+N/50
999908686 KUMA 24225 B W 2.4 230/1+N/50
999908688 KUMA 24225 B W 2.4 400/3+N/50
  KUMA 32325 B W 3.3 400/3+N/50
999908689 KUMA 35325 B W 3.6 400/3+N/50

TN – R404A – Condensation d’eau – 60 Hz

Code Model CV Power supply


V/ph/Hz

Capacity W*


Tc 0°C / Ta + 32°C

Technical data Manual
999908738 KUMA 07125 N W 0.75 230/1+N/60

* Max ambient temperature: + 38°C

Ta: Température ambiente
Tc: Température chambre froid
