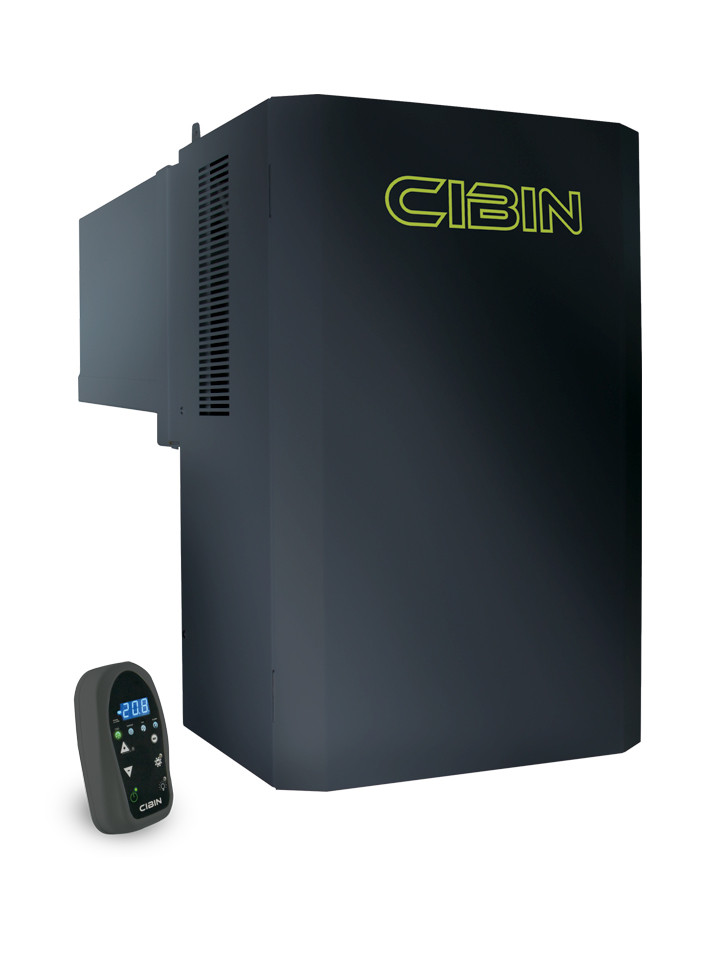

NORCA est une installation frigorifique pour l’installation à tampon. L’exécution monobloc permet de réaliser une installation prête à être utilisée, facile à installer et à utiliser.

Icon_cataphoresis_painting_cibin

Batterie evaporateur avec peinture cataphorèse

R290: Aspects liés au fluide frigorigène

Ultra-low GWP refrigerants

The new Cibin monoblock range uses natural refrigerants with very low GWP. With a GWP of only 3, R290 is the future solution for low and medium temperature small-scale commercial refrigeration.
Our tests have also shown a significant advantage in terms of TEWI, which depends both on the GWP and on all the design solutions adopted



Charge limit lower than 150g

R290 is classified A3, meaning it is non-toxic but highly flammable. Depending on the application and available volume, it is possible to calculate a maximum refrigerant charge which makes the machine safe from any accidents related to fluid flammability. There are application limits for refrigerant charge of 150g as 150g is never sufficient to create a potentially dangerous atmosphere.
Cibin R290 monoblocks are all charged with 150g (or less) in the refrigeration circuit.

Caractéristiques techniques:

Configuration normale
  • • Charge de gaz ≤ 150 g
    • Circuit scellé
    • Compresseur hermétique
    • Ventilateurs electroniques
    • Antivibrante support compresseur
    • Condensation à air
    • Carrosserie en tôle d ‘acier zingué avec peinture à poudre
    • Carrosserie partie évaporante en aluminium au magnésium
    • Batterie évaporateur en tuyaux de cuivre et ailettes en aluminium
    • Batterie evaporateur avec peinture cataphorèse
    • Gestion du compresseur temporisé pour éviter départs trop rapprochées
    • Ventilateur axial
    • Protection thermique du compresseur
    • Expansion avec vanne thermostatique avec égalisation externe *
    • Vanne limitatrice de pression d’aspiration (seulement pour modèles à basse température)
    • Filtre dèshydrateur
    • Séparateur de liquide en aspiration
    • Électrovanne gaz chaude dégivrage
    • Dégivrage automatique gaz chaude
    • Siphon décharge condense
    • Résistance décharge condense (seulement pour les modèles à basse température)
    • Plafonnier allumage chambre froide plus câble d’alimentation avec protection par fusible
    • Sonde température ambiante
    • Sonde fin dégivrage
    • Sonde contrôle condensation
    • Câble alimentation pour résistance porte (pour models à basse température) plus protection relative par fusible
    • Câble pour la connexion micro-porte pour éteigner l’installation et allumer la lumière à l’ouverture de la porte
    • Relais à disposition pour la connexion des alarmes remotes
Tableau de commande avec:
  • • Display digitale avec indication de température à un décimal
    • Bouton on/off
    • Bouton allumage lumière chambre froide
    • Visualisation de l état de fonctionnement : froid – dégivrage – ventil. evaporateur – alarme en cours
    • Boutons de programmation
    • Visualisation alarmes
    • Bouton pour exécution dégivrage manuel
    • Alarme de haute température
    • Alarme de basse température
    • Alarme de haute température condenseur sale
    • Alarme de basse température condenseur
    • Alarme porte ouverte
    • Alarme haute pression
    • Alarme pour fine dégivrage dans un temps supérieur au temps maximum
    • Alarme signalisation sonde température abîmé
    • Alarme signalisation sonde fin dégivrage abîmé
    • Alarme sonde contrôle condensation abîmé
    • Fonctionnement d’ urgence temporisé en cas des suivants situations:
    – Rupture sonde température ambiante
    – Rupture sonde température fin dégivrage
    – Rupture sonde contrôle condensation
    – Porte chambre froide restée ouverte (si présente le microporte)
    • Prédisposition pour la connexion au superviseur Frigotel®
Optional:
  • • Microporte
    • Régulateur de vitesse ventilateur de condenseur
    • Monitor de tension pour arrête unité en cas d’alimentation pas correcte
    • Optional long distance pour clavier commande à distance plus grande de 15 mètres
    • Tableau de commande pour la gestion et la rotation de deux unités dans la même chambre froide
    • Ultérieur tableau de commande à utiliser comme slave
    • Mode électronique pour la connexion au système de superviseur Frigotel®
    • Kit de résistance de vidange de l’eau pour les modèles temperature normale
    – Rupture sonde contrôle condensation
    – Porte chambre froide restée ouverte (si présente le microporte)
    • Possibilité d’ installation d’ un deuxième commande à distance type slave
    • Prédisposition pour la connexion au superviseur Frigotel®
    • Sirène acoustique avec clignoteur pour visualiser l’ état d’ alarme

* dépendante de modèle

Destinations d’usage
Destinations d’usage, usage admis et non admis
Les installations frigorifiques Cibin sont des appareils agroalimentaires (DIRECTIVE MACHINES 2006/42/EC ), destinées au traitement
des produits alimentaires.
L’appareil est destiné à la conservation des denrées et /ou produits “frais” à des températures indiquées in annexées.
Il a été projeté pour pouvoir fonctionner à une température ambiante de +16°C à +43°C (classe T).
Il a été projeté pour maintenir une température déterminée dans une chambre froide préposée à cet usage
L’appareil n’est pas destiné à être installé et utilisé dans des chambres froides placées à l’extérieur.
L’appareil n’est pas destiné à être installé et utilisé dans un milieu à risque d’explosion.
N’importe quel usage différent de ceux qui sont admis est considéré comme “usage impropre” et par conséquent le constructeur
décline toute responsabilité.
La machine n’est pas destinée à être utilisée pour la conservation des produits que creent matièeres corrosives.

Gamme de modèles

icona-scheda-passwordPour visualiser les fiches techniques et les manuels, il est nécessaire de demander le mot de passe

R290

R290 – 50Hz – TN

Codice Modello Alimentazione


V/ph/Hz

Resa W*


Tc 0°C / Ta + 32°C

Scheda tecnica Manuale
999906660 NORCA 05123N 230/1/50 R290 230/1/50 759
999906661 NORCA 08125N 230/1/50 R290 230/1/50 889
999906662 NORCA 12125N 230/1/50 R290 230/1/50 1374
999906663 NORCA 14125N 230/1/50 R290 230/1/50 1518

R290 – 50Hz – BT

Codice Modello Alimentazione


V/ph/Hz

Resa W*


Tc – 20°C / Ta + 32°C

Scheda tecnica Manuale
999906675 NORCA 05123B 230/1/50 R290 230/1+N/50 640
999906676 NORCA 08125B 230/1/50 R290 230/1/50 801
999906677 NORCA 11125B 230/1/50 R290 230/1/50 1079

* Température ambiante maximale: +43°C /

Tc: Température ambiente
Ta: Température chambre froid
